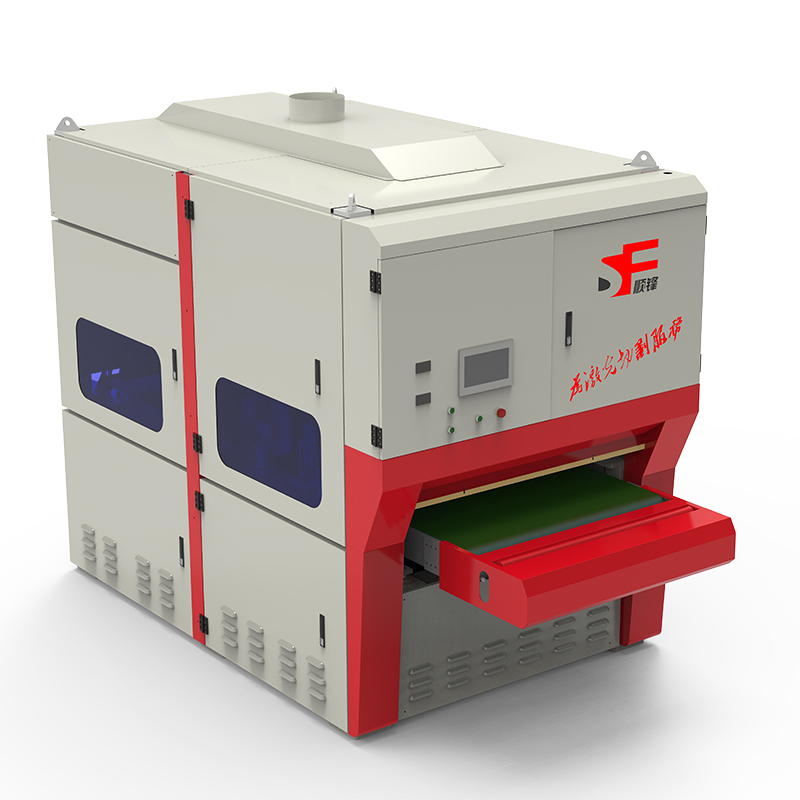

Станок для удаления заусенцев модели SSD1000
Определение оборудования：
Металлообрабатывающий станок для удаления заусенцев и снятия фасок — это специализированный комбинированный агрегат для финишной обработки металла, объединяющий ключевые функции: удаление заусенцев, снятие фасок (прямых и радиусных), притупление острых кромок. Он заменяет ручную шлифовку и решает проблемы, возникающие после лазерной резки, штамповки, гибки листа, механической обработки на ЧПУ и раскроя труб: грат, наплывы расплава, острые углы. Широко применяется в отраслях листового металла, метизной промышленности, автомобилестроении и производстве компонентов для новой энергетики.
Область применения：
Точные штампованные детали
Высокоточные пружины, пружинные пластины и аналогичные детали
Детали, обработанные на швейцарских токарных станках и CNC-автоматах
Детали для авиационной техники, медицинского оборудования и т. д.
Детали для электроники, компьютеров, телекоммуникаций и т. д.
Компоненты для железнодорожного транспорта, листового металла, высококачественной кухонной техники и т. д.
Изделия, полученные лазерной, газовой и плазменной резкой
Изделия с заусенцами после штамповки, вырубки и CNC-обработки
Основные функции：
1.Удаление заусенцев (базовая основная функция)
- Удаление всех видов технологических заусенцев: наплывы после лазерной резки, облой после штамповки, заусенцы после резки листа, заусенцы по краям отверстий после сверления, стружечные заусенцы после механообработки, окалина.
- Одновременное удаление заусенцев на плоских поверхностях, внутренних и наружных отверстиях, а также на сложных контурах — без мёртвых зон обработки.
- Гибкий абразив обрабатывает только выступающие заусенцы, не повреждая основной материал детали и сохраняя оксидный слой.
2.Снятие фаски / скругление углов (комбинированная обработка)
- Скругление углов R0,3–R1 мм — равномерное, с гладкими кромками, улучшающее внешний вид и безопасность изделий;
- За один проход одновременно выполняется удаление заусенцев и снятие фасок, обеспечивается высокая стабильность размеров кромок и минимальные отклонения.
3.Дополнительные функции (в стандартной комплектации комбинированного станка)
(1)Шлифование под волос (металлик), создание декоративной текстуры поверхности;
(2)Удаление царапин и оксидного слоя с листовых материалов;
(3)Лёгкая полировка и пассивационная предобработка для защиты от коррозии;
(4)Обработка тонколистовых деталей с защитной плёнкой — без повреждения поверхностной плёнки.
Основные технические параметры оборудования：
| Содержание | Спецификация |
Рабочий диапазон | Ширина обработки | 10mm-1000mm |
Толщина обработки | 1mm-50mm |
Минимальный размер детали (Д×Ш×Т) | 50mm*50mm*1mm |
Силовые параметры | Главный двигатель ленточного шлифования ×2 шт. | 15kw |
Двигатель подачи ×1 шт. | 4kw |
Двигатель подъёма платформы ×1 шт. | 1.1kw |
Двигатель подъёма фаски ×1 шт. | 0.55kw |
Двигатель вращения фаски (орбитальное) ×1 шт. | 1.1kw |
Двигатель собственного вращения фаски ×3 шт. | 3kw |
Общая мощность | 45.75kw |
Тип фиксации платформы D/Z | Магнитная фиксация |
Импульсный пылесборник | 7,5 кВт (опционально) |
Рабочие параметры | Скорость абразивной ленты | 1250r/min |
Частота вращения щёток/лепестковых кругов (частотно-регулируемая) | 300-1400r/min |
Скорость подачи (частотно-регулируемая) | 1-5m/min |
Точность регулировки | 0.02mm |
Рабочее давление воздуха | 0.4kp-0.7kp |
Способ управления | Ручной / автоматический |
Габариты и масса | Вес оборудования | 3800kg |
Размеры оборудования | 3700mm*1700mm*2300mm |
Комплектующие | Лепестковые круги (щётка) | 280mm*50mm*40mm*36P |
Размер абразивной ленты | 2200mm*1010mm |
Размер транспортёрной ленты | 6470mm*1000mm*7mm |
Основные номера подшипников | PA207,F209,F210,PH208 |

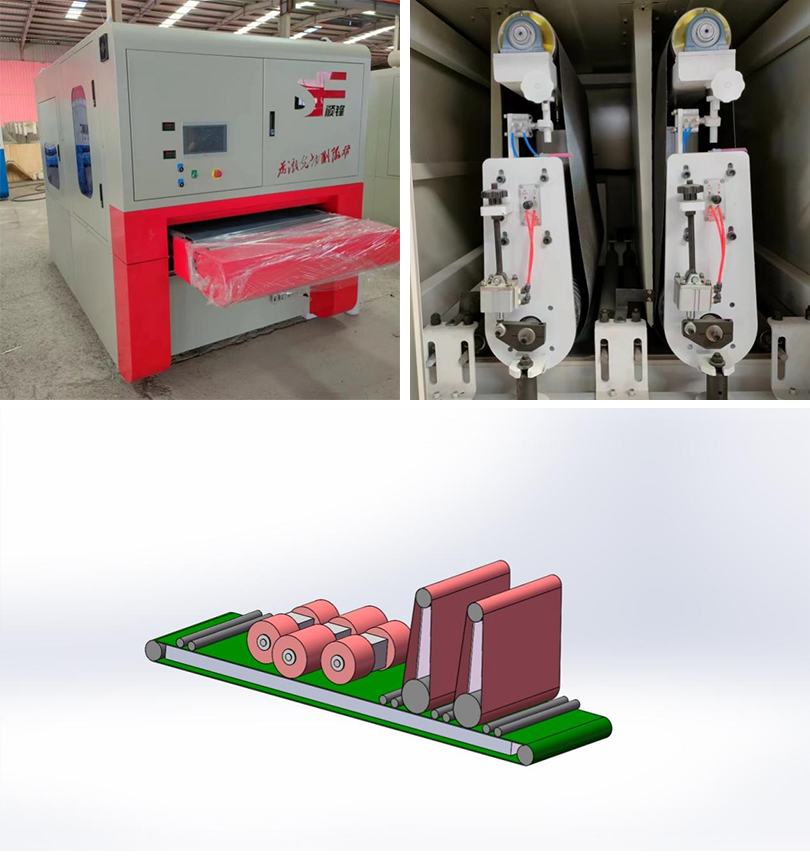

Внешний вид и конструкция оборудования
